Ventilatiekanalen kiezen: rond, plat, spiro of flexibel

Waarom het kanaal uitmaakt

Lucht ondervindt weerstand in een kanaal. Elke bocht, vernauwing en ruwe binnenwand maakt die weerstand groter. Hoe meer weerstand, hoe harder de ventilator moet werken. Dat kost stroom en geeft geluid.

Een paar vuistregels:

• Een ruimer kanaal is stiller, omdat de lucht er langzamer doorheen gaat.
• Gebruik zo min mogelijk bochten, en liever twee bochten van 45 graden dan één scherpe bocht.
• Een gladde binnenwand geeft minder weerstand dan een geribbelde.
• Houd de maat over de hele lengte gelijk. Een smal stuk halverwege bepaalt hoeveel lucht er door het hele kanaal kan.

Rond kunststof

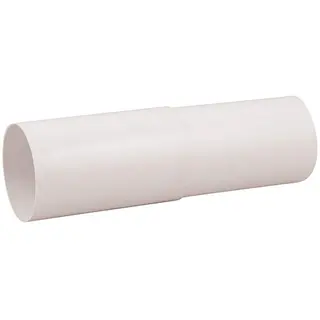

Ronde kunststof kanalen zijn er in de gangbare maten 100, 125 en 150 mm. Ze zijn licht, hebben een gladde binnenwand en zijn makkelijk te verwerken met bochten, T-stukken en verbindingsmoffen. U gebruikt ze in schachten, op zolder of op plekken waar ruimte genoeg is.

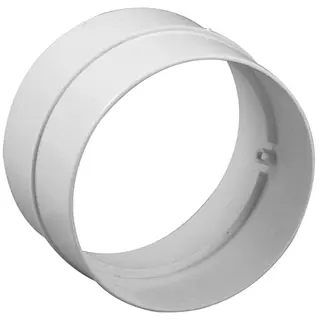

Maak alle verbindingen luchtdicht, met de bijbehorende moffen en lijm of tape. Een lekkende verbinding kost lucht en kan gaan fluiten. Zet de kanalen vast met beugels, zodat ze niet tegen balken of wanden trillen.

Plat kunststof

Platte, rechthoekige kanalen zijn bedoeld voor plekken waar weinig hoogte is. Denk aan een verlaagd plafond, een dekvloer of een voorzetwand. Een plat kanaal heeft dezelfde luchtdoorlaat als een bepaalde ronde maat. Een kanaal van 204 x 60 mm komt bijvoorbeeld overeen met rond 125 mm. Met overgangsstukken gaat u van rond naar plat en weer terug. Zo past u het kanaal aan op de plek, zonder in te leveren op luchthoeveelheid.

Een plat kanaal heeft door zijn vorm per meter iets meer weerstand dan een rond kanaal met dezelfde doorlaat. Gebruik plat dus waar het nodig is, en rond waar het kan.

Spirobuis

Spirobuis is een rond kanaal van verzinkt staal. Het is stevig, brandt niet en blijft over grote lengtes recht. Spiro wordt veel gebruikt op zolders, voor aansluitingen op dakventilatoren en in bedrijfspanden. De buizen en hulpstukken schuift u in elkaar. De verbindingen dicht u af met tape of met hulpstukken die een rubberen afdichtring hebben. Bevestig spirobuis met ophangbeugels, zodat er geen spanning op de verbindingen komt.

Flexibele slang

Flexibele slang is handig om de laatste korte afstand te overbruggen, bijvoorbeeld naar een ventiel of naar de aansluiting van de ventilatiebox. Gebruik flexibele slang alleen voor korte stukken. De ribbels geven veel weerstand en de slang kan geluid doorgeven. Houd de slang zo kort mogelijk, liefst niet langer dan een meter of anderhalf, en trek hem strak. Een slang die doorhangt of geknikt is, kost veel lucht. Aluminium slang is wat stijver en houdt zijn vorm. PVC-slang is soepeler en makkelijker te verwerken. Zet de slang aan beide kanten vast met een slangklem.

Een flexibele geluiddemper direct achter de ventilatiebox voorkomt dat het geluid van de ventilator door de kanalen naar de kamers gaat.

Isoleren tegen condens

Condens ontstaat waar warme, vochtige lucht een koud oppervlak raakt. Daarom isoleert u kanalen in deze situaties:

• Een kanaal met warme afvoerlucht loopt door een koude ruimte, zoals een onverwarmde zolder of kruipruimte. Zonder isolatie condenseert het vocht aan de binnenkant.
• Een kanaal met koude buitenlucht loopt door de warme woning, zoals de aanvoer- en afvoerkanalen van een WTW-unit naar buiten. Zonder isolatie condenseert het vocht aan de buitenkant.

Gebruik dan geïsoleerde kanalen of isoleer het kanaal dampdicht. Er zijn geïsoleerde kunststof leidingsystemen, geïsoleerde spirobuis en geïsoleerde flexibele slang.

Bestellen of laten doen

In de webshop vindt u kunststof ventilatiekanalen, spirobuizen en hulpstukken en flexibele slang. Gaat het om een nieuw kanalensysteem? Onze monteurs ontwerpen en leggen het voor u aan, zie mechanische ventilatie aanleggen.
